CPB0073 為 3U 8HP 標準CPCI零槽控制器，該控制器以Intel第三代酷睿i7-3555LE處理器為核心，睿頻頻率高達3.2GHz，表貼4G DDR3內存，擁有PCI和PCIE高速通信總線，同時提供了SATA、USB、串口、以太網口等多種通訊接口，功能豐富。
本產品采用SMT設計，結構緊湊，可靠性高，卓越的控制、通信性能，可應用于通信、交通控制、石油石化等領域。
CPB0073
為 3U 8HP 標準CPCI零槽控制器，該控制器以Intel第三代酷睿i7-3555LE處理器為核心，睿頻頻率高達3.2GHz，表貼
本產品采用SMT設計，結構緊湊，可靠性高，卓越的控制、通信性能，可應用于通信、交通控制、石油石化等領域。
特點
3U/8HP 標準CPCI控制器
Intel i7-3555LE CPU（主頻2.5GHz）
集成圖形核心HD Graphics 4000
表貼4GB-DDR3內存，64bit、雙通道
提供多達8路標準USB2.0接口
具備5路標準RS232串口
浮點和矢量運算性能強，可靠性高
軟件支持
WindowsXP
Windows 7
Linux
通信設備
工業現場
交通控制
信號處理
石油石化
CPU | Intel i7-3555LE, 主頻2.5GHz，睿頻3.2GHz |
外部總線 | 32bit/33MHz，PCI總線，支持7槽設備， |
內存 | 4GB-DDR3 SDRAM 1600MHz，雙通道 |
外圍接口 | 2 路10/100/1000Base-T網口（后出） 2 路SATA2.0接口（其中1路板載2.5英寸硬盤接口） 4 路三線制RS232串口（后出） 1 路全信號RS232串口（后出） 8 路USB2.0接口（其中2路前出） 4 路GPIO接口（后出） 1 路PCIE(x1)（后出） 1 路VGA，最大分辨率2048 x 1536，前、后出同顯 1 路PS/2鍵盤、鼠標接口 |
其它 | 指示燈；看門狗；溫度傳感器；RTC實時時鐘 |
功耗 | 典型功耗:30W@5V |
濕度 | 工作：10%～90% 存儲：5%～95% |
溫度 | 工作：分為A、B、C三檔，詳見訂貨信息 存儲：-55℃～+85℃ |
沖擊 | 20G |
振動 | 5Hz～500Hz隨機 |
尺寸 | 3U 8HP，160mm x 100mm x 40.6mm |
訂貨信息
0073-3555-2540x | Intel i7-3555,2.5GHz,4GB DDR3 |
x | A:0℃～+50℃ B:-25℃～+60℃ C:-40℃～+70℃ |

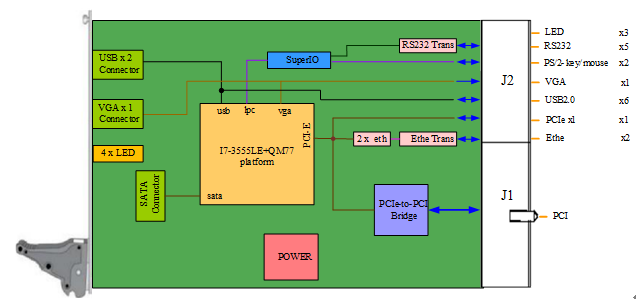

系統功能框圖
