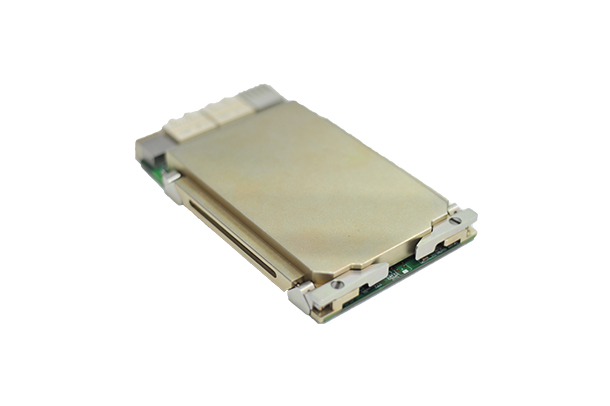

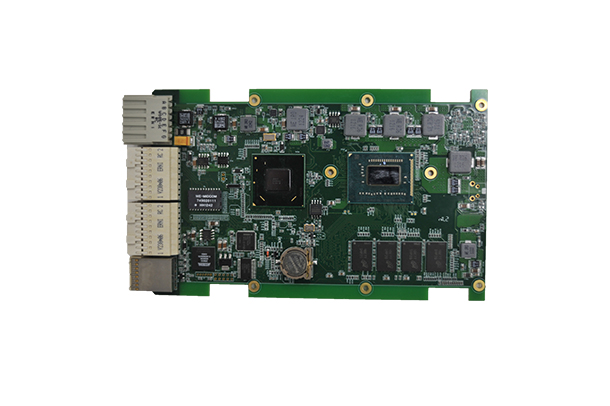

CPB6069 3U/4HP CPCI-E主控器以Intel CPU i7-3517UE處理器為核心，表貼4GB DDR3內存，具有低功耗高性能特點。本產品提供了包括PCIe、SATA、千兆網絡等高速總線及接口，具有強大的通訊能力。為保證高速信號的可靠性，本產品采用CPCI-E連接器，鎖緊條加固安裝，全部使用表面貼裝工藝，整體結構緊湊，抗振動和沖擊能力強，可靠性高。可廣泛應用于通信、交通、石油化工等控制領域。
特點
基于3U CPCI-E規范設計的加固型板卡，擴展四路 PCIe2.0（x4）
Intel的i7-3517UE雙核四線程處理器，主頻1.7GHz，睿頻2.8GHz；低功耗高性能
集成圖形核心HD Graphics 4000
表貼4GB-DDR3，64bit,雙通道
支持VGA及DVI雙顯
軟件支持
Windows
Linux(中標麒麟）
軌道交通
工業現場
交通控制
數據通信
石油化工
CPU | Intel的i7-3517UE，主頻1.7GHz，睿頻2.8GHz |
內存 | 4GB DDR3 SDRAM 1600MHz，雙通道 |
外圍接口 | 1 x 10/100/1000Base-T自適應網絡 4 x PCIe2.0（x4） 2 x SATA2.0 4 x USB2.0 1 x 3線制RS232串口 1 x 全信號RS232串口 1 x VGA（最大分辨率2048x1536@75Hz） 1 x DVI（最大分辨率2560x1600@60Hz） 1 x PS/2鼠標接口 1 x PS/2鍵盤接口 1 x SMBus 2 x GPO |
其它 | 獨立看門狗，溫度傳感器，RTC實時時鐘 |
功耗 | 典型功耗：21W @12VDC |
濕度 | 工作：10% ～ 90% 存儲：5% ～ 95% |
溫度 | 工作：分為A、B、C三檔，詳見訂貨信息 存儲：-55℃ ～ +85℃ |
沖擊 | 20G |
振動 | 5Hz～500Hz隨機 |
尺寸 | 3U 4HP，160mm x 100mm x 15mm |
訂貨信息
6069-3517-1740x | i7-3517UE，1.7GHz，4GB DDR3 |
x | A：0℃～+50℃ B：-25℃～+60℃ C：-40℃～+70℃ |

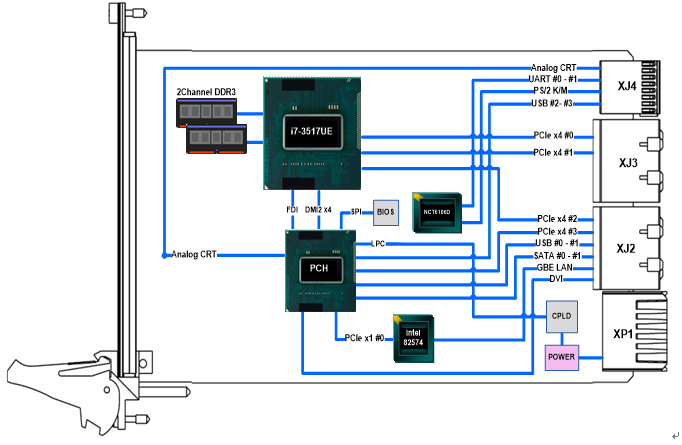

系統功能框圖
