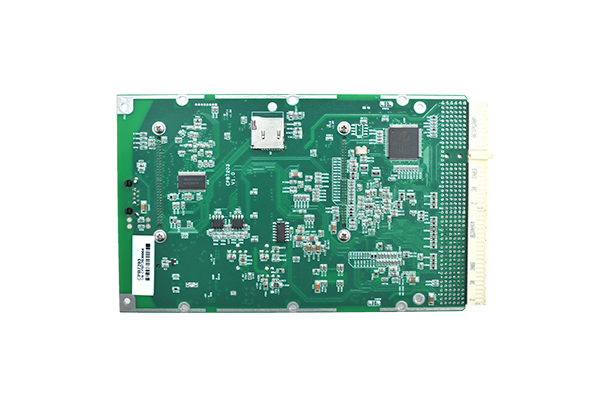

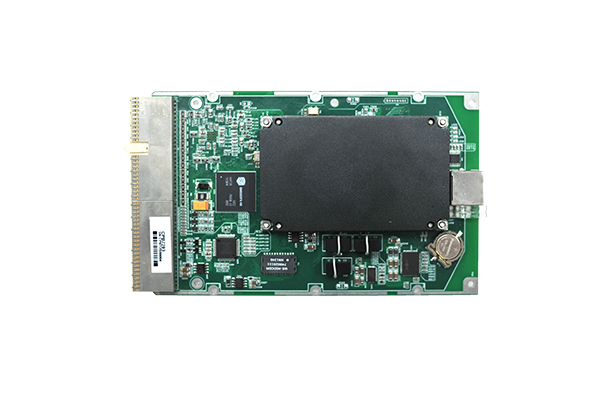

CPB7203 PowerPC加固型3U CPCI顯控器是基于Freescale P2020 的3U CPCI控制器，具有2路AD采集通道、1路DA模數轉換輸出通道，可實現低速模擬輸入、模擬輸出信號IO電平信號量，并具有顯示交互界面，實時傳遞外部模擬量情況。 本產品采用全貼片SMT工藝，抗振動和沖擊能力強，可靠性高，適用于工業控制、信號處理、交通控制，醫療監控等領域。
特點
PowerPC P2020 雙核1G處理器
具有隔離的2路AD接口
具有隔離的1路DA接口
具有隔離的CAN和串口
1路VGA和1路TFT接口
抗振動沖擊能力強，高性能，高可靠性
軟件支持
VxWorks6.8（WindML5.3，Tilcon5.8）
Linux
工業控制
信號處理
交通控制
醫療監控
CPU | Freescale PowerPC P2020處理器， 1 GHz，512KB L2 Cache |
外部總線 | 33MHz，32bit PCI總線，支持7槽從設備 |
內存 | 512M DDR2 |
存儲 | 64MB NOR FLASH 2GB SLC NAND FLASH 支持板載安裝microSD |
外圍接口 | 2x AD接口(后出) 1x DA接口（后出） 2 xCAN接口（后出） 1 xVGA接口（后出） 1 xTFT接口（RGB565）（后出） 1 xconsole串口（前出） 1 x TTL電平串口和1 x RS422串口（后出） 1x 10/100/1000Mbps自適應以太網口 （后出） 4x USB2.0 Host接口（后出） 8路GPIO口（4輸入、4輸出，后出） |
其它 | 狀態指示燈， RTC時鐘， 看門狗，溫度傳感器 |
功耗 | 典型功耗： 8W@5V，1.2W@12V |
濕度 | 工作：10% ～ 95% 存儲：5% ～ 95% |
溫度 | 工作： 分為A、B、C三檔，詳見訂貨信息 存儲：-55℃～+85℃ |
沖擊 | 20G |
振動 | 5Hz～500Hz隨機 |
尺寸 | 3U 4HP ,100mm x 160mm x 20.32 mm(長x寬x高) |
訂貨信息
7203-2020-1005x | PowerPC P2020,雙核1GHz,512MB DDR2 |
x | A:0～+50℃ B:-25～+60℃ C:-40～+70℃ |

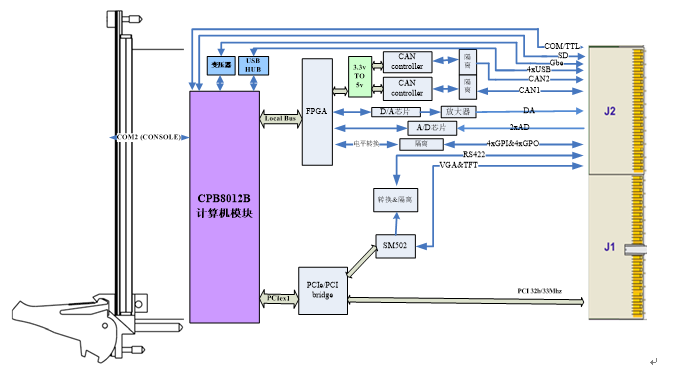

系統功能框圖
