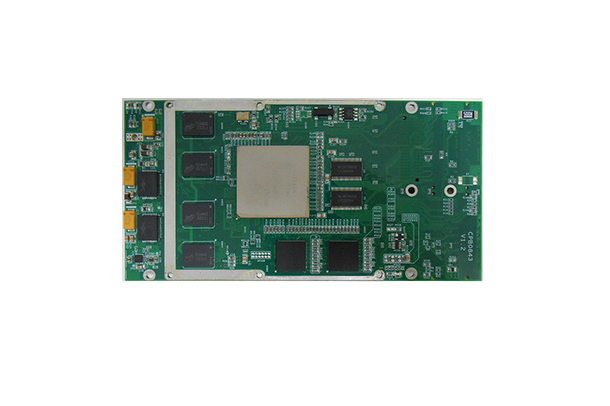

CPB0843即PPC-348計算機模塊是以MPC8548處理器為核心，該處理器采用PowerQUICC III e500內核，內部CCB達533MHz。具有四路增強型千兆網絡控制器，有強大的網絡吞吐能力和運算處理能力。同時，該模塊采用符合IEEE1386.1標準規范的PMC結構，并擴展XMC接口，運用SMT表面貼裝工藝，加固導熱鋁合金冷板，具有整體結構緊湊、抗振動性好、控制通信功能卓越等特點，可應用于通信、石油石化等控制領域。
特點
Freescale MPC8548通信處理器
表貼1GB DDR2內存
PMC規范接口（PCI2.2總線，32位/33MHz）
XMC接口支持1路 PCIexpress(x4) +1xSerial RapidIO(x4)
具有4路千兆以太網
強大的網絡吞吐能力和運算處理能力
低功耗、高性能
軟件支持
Linux
VxWorks
電信通訊
軌道交通
工業現場
石油石化

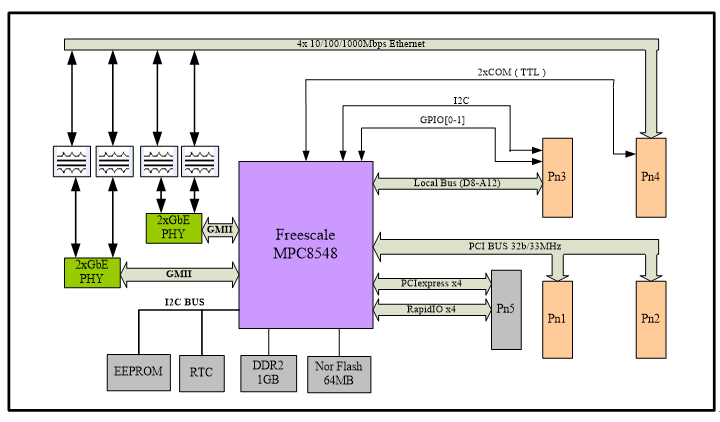

系統功能框圖
CPU | Freescale MPC8548 PowerQUICC III，up to 1.3GHz |
內存 | 1GB DDR2 SDRAM ,64bit Bus Width |
存儲 | 64MB, NOR FLASH |
外部總線 | 13位地址總線/ 8位數據總線 1x PCI 2.2 總線,master,32bit/33MHz 1x I2C總線 |
功能接口 | 4x 10/100/1000Mbps自適應以太網口 1x RS232調試串口，1xRS232用戶串口 2x GPOUT 4x 外部中斷接口 XMC接口（1路 PCIexpress(x4) +1xSerial RapidIO(x4)） |
其它 | 指示燈；RTC時鐘 |
功耗 | 典型功耗：16W@5V |
濕度 | 工作：10%～90%， 存儲：5%～95% |
溫度 | 工作：分為A、B、C三檔，詳見訂貨信息 存儲：-55℃～+85℃ |
沖擊 | 20G |
振動 | 5Hz～500Hz隨機 |
尺寸 | 149 mm x 74 mm x 14mm |
訂貨信息
0843-8548-1310x | Freescale MPC8548,1.3GHz,1GB DDR2 |
x | A:0℃～+50℃ B:-25℃～+60℃ C:-40℃～+70℃ |
