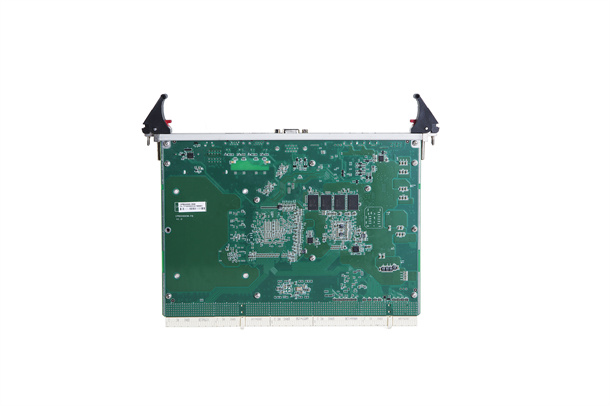

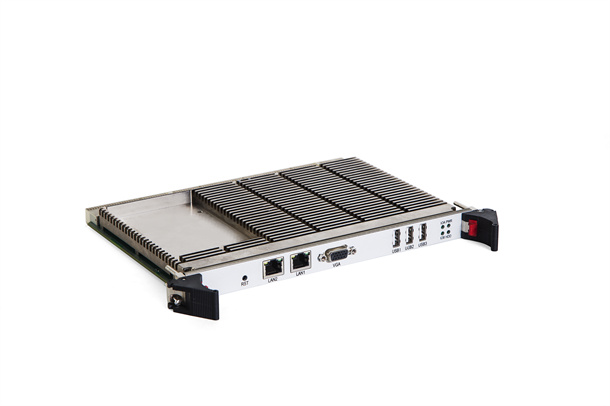

CPB0068-SW是一款以國產申威421M為核心的高可靠性的6U 4HP CPCI主控器，集成了國產ICH2南橋，具備豐富的外部接口。整板器件采用國產器件設計。尺寸結構符合PICMG2.0 D3.0 CompactPCI 6U技術規范。

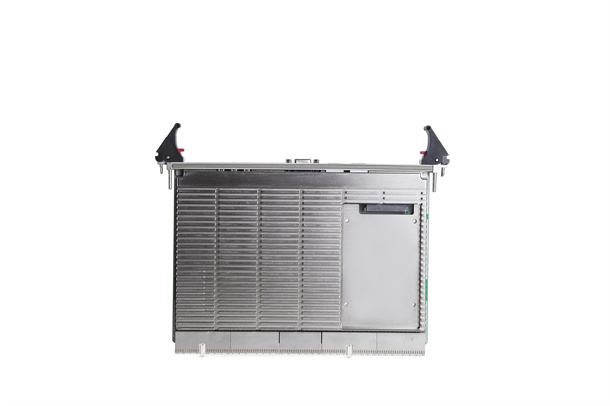

產品采用SMT表面貼裝工藝，加固型導熱鋁合金冷板散熱，整體結構緊湊，抗振動沖擊強度高，在開發使用中具有相當?shù)撵`活性?？蓱?yīng)用于網絡安全、政務辦公平臺、軌道交通、能源等控制領域。
特點
全國產化設計，信息自主、安全可控；
支持國產化操作系統；
標準6U CPCI 4HP主控器；
豐富的外部接口和強大的數據處理功能；
抗振動、沖擊能力強，可靠性高，穩定性好；
軟件支持
中標麒麟、深度LINUX（內核版本均為：4.4.15）
軌道交通
政務辦公平臺
網絡安全
能源控制系統
CPU | 申威421M，4核，主頻1.6GHz（HP）或1.4GHz（LP） |
內存 | 表貼8GB DDR3-1600內存 |
顯存 | 表貼4GB DDR3-1600顯存 |
存儲 | 板載容量為500GB，接口為SATA 3.0 SSD硬盤，支持外接SATA硬盤存儲 |
前出接口

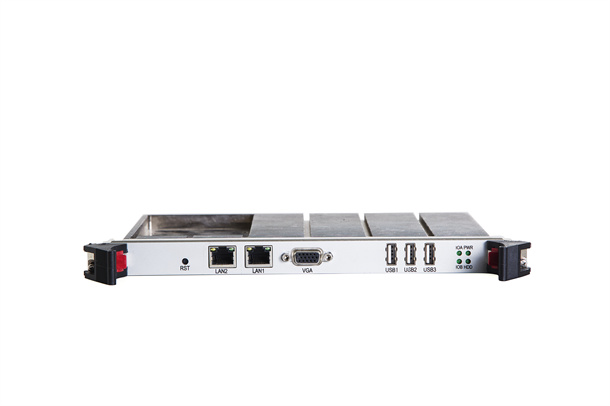

| 1x VGA接口，最大分辨率支持1920x1080 3x USB2.0接口 2x 10/100/1000M自適應以太網 1x 復位按鍵 4x 指示燈 |
后出接口 | 1x 32bit/64bit@33M/66M PCI總線，最多支持4個PCI設備 2x PCIE x4總線 2x SATA3.0接口 3x USB2.0接口 8x GPIO |
其它 | 實時時鐘，看門狗，溫度傳感器，開關機信號 |
功耗 | 典型 40W@5V |
濕度 | 工作：5% ～ 95% 無凝結 非工作：10% ～ 90% |
溫度 | 工作：分為A、B、C三檔，詳見訂貨信息 存儲：-55℃ ～ +70℃ |
沖擊 | 15G |
振動 | 5Hz～500Hz隨機 |
尺寸 | 6U 4HP |
重量 | 1Kg |
訂貨信息
0068SW-421M-1608 | SW421M,1.6GHz,8G DDR3 |
X | A:0℃～+45℃ B:-25℃～+55℃ C:-40℃～+65℃ |

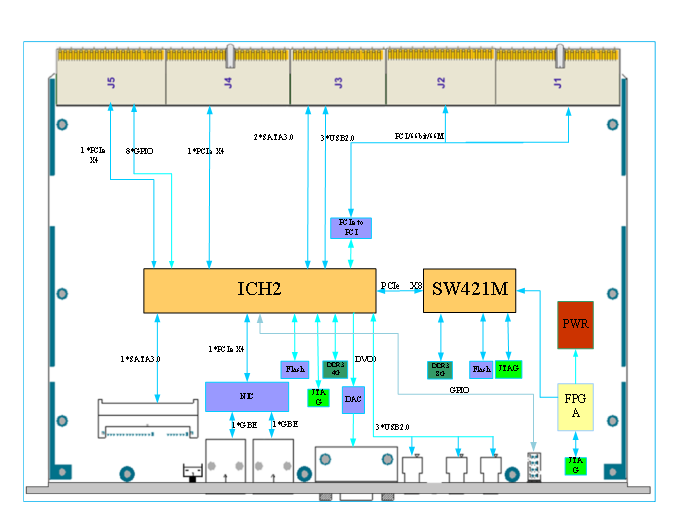

CPB0068-SW系統結構框圖圖
