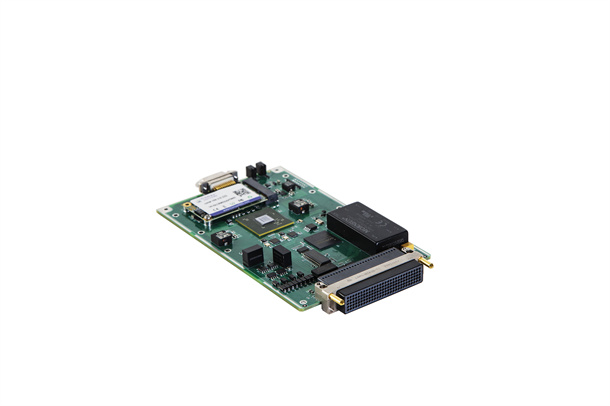

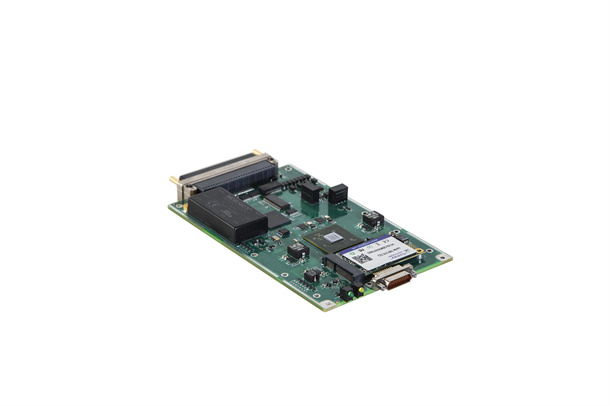

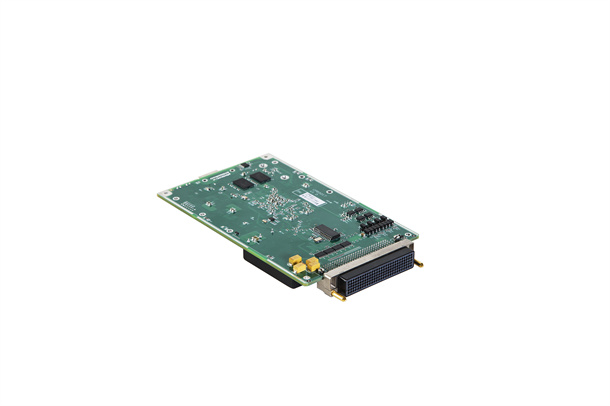

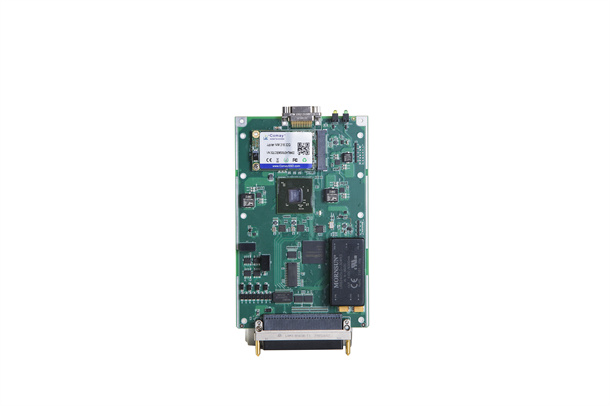

CPB5017是一款以國產龍芯2K1000為核心的3U主控器，具備多種通訊接口和大容量數據存儲。整板全國產器件設計,功耗低，可靠性高。
產品采用SMT表面貼裝工藝，導熱鋁合金冷板散熱，整體結構緊湊，抗振動沖擊能力強，在開發使用中具有相當?shù)撵`活性?？蓱?yīng)用于網絡安全、政務辦公平臺、軌道交通、能源等控制領域。
特點
全國產化設計，信息自主、安全可控；
支持國產化操作系統；
寬電壓工作，支持9V~36V工作范圍；
接口隔離設計，抗干擾能力強；
多種的外部通訊接口和大容量數據存儲；
抗振動、沖擊能力強，可靠性高，穩定性好。
軟件支持
中標麒麟、深度LINUX
軌道交通
政務辦公平臺
網絡安全
能源控制系統
CPU | 龍芯2K1000，穩定工作頻率800 MHz |
內存 | 表貼2GB DDR3-1600內存 |
存儲 | 板載容量為32GB，接口為SATA 2.0 MSATA硬盤 |
前出接口
| 1x RS232串口，可用于系統調試 1x 10/100M自適應以太網口 4x CAN2.0B標準的隔離接口 2x 指示燈 |
后出接口 | 1x 10/100M自適應以太網口 4x CAN2.0B標準的隔離接口 16x GPI 16x GPO 1路5V電源輸出(最大輸出電流1A) |
其它 | 實時時鐘，看門狗，溫度傳感器 |
功耗 | 典型 7W@28V |
濕度 | 工作：5% ～ 95% 無凝結 非工作：10% ～ 90% |
溫度 | 工作：分為A、B、C三檔，詳見訂貨信息 存儲：-30℃ ～ +60℃ |
沖擊 | 15G |
振動 | 5Hz～500Hz隨機 |
尺寸 | 3U/8HP |
重量 | 600g |
訂貨信息
5017 | - | LX | 032 | - | I | C |
產品代號 | - | 龍芯處理器 | mSATA存儲容量： 032:32GB | - | 處理器等級： I:專用工業級 空:普通工業級 | 工作溫度范圍： A : 0 ~ +50℃ B : -20℃ ~ +60℃ C（或空）: -40℃ ~ +70℃（默認） |
系統結構框圖
