CPB0084是一款以國產龍芯3A4000處理器為核心的高可靠性的COM Express嵌入式計算機模塊,兼容PICMG(PCI Industrial Computer Manufacture`s) COM Express Type6型規范,集成了國產7A1000橋片以及豐富的外部接口。
該產品內存全表貼、能效比高、具有完善的加固定位孔、兼容性好、互換性良好等優點,在開發使用中具有相當?shù)撵`活性,可應用于網絡安全、政務辦公平臺、軌道交通、能源控制等領域。
特點
主要芯片國產化,操作系統國產化
兼容PICMG COM Express Type6型規范
豐富的外部接口和內部功能
抗震動、沖擊能力強,可靠性高,穩定性好
軟件支持
中標麒麟、深度、統信
軌道交通
政務辦公平臺
網絡安全
通信控制系統
CPU | 龍芯3A4000處理器,主頻1.2~2.0GHz |
內存 | 表貼16GB DDR4內存 |
顯存 | 表貼256MB DDR3顯存 |
顯示 | 1*VGA(最大支持分辨率1920*1080) 1*DVI(最大支持分辨率1920*1080) 1*LVDS(單通道24bit,最大支持分辨率1920*1080) |
外部總線 | 2*PCIe2.0 x8 4*PCIe2.0 x1 4*PCIe2.0 x1(可配置成1*PCIe2.0 x4) 1*LPC總線 2*I2C總線 |
外圍接口 | 1*10/100/1000Mbps自適應以太網口 3*SATA2.0 6*USB2.0 2*UART,三線制(LVTTL電平) 4*GPI/4*GPO(LVTTL電平) 1*HDA |
其它 | 實時時鐘,看門狗,溫度傳感器 風扇轉速控制和檢測,支持ATX模式 |
功耗 | 35W(主頻1.5GHz時典型最大功耗) |
濕度 | 工作:10%~90%(無凝結) 貯存:5%~95%(無凝結) |
溫度 | 工作:分為三檔,詳見訂貨信息 存儲:-40℃~+85℃ |
尺寸 | 125mm x 95mm x 10mm(不含散熱器) |
訂貨信息
0084 | - | 15 | 16 | - | I | C |
產品代號 | - | 主頻: 12:1.2GHz 15:1.5GHz | 內存容量: 08:8GB 16:16GB | - | 處理器等級: I:專用工業級 空:普通工業級 | 工作溫度范圍: A:0 ~ +50℃ B:-20℃ ~ +60℃ C:-40℃ ~ +70℃ |

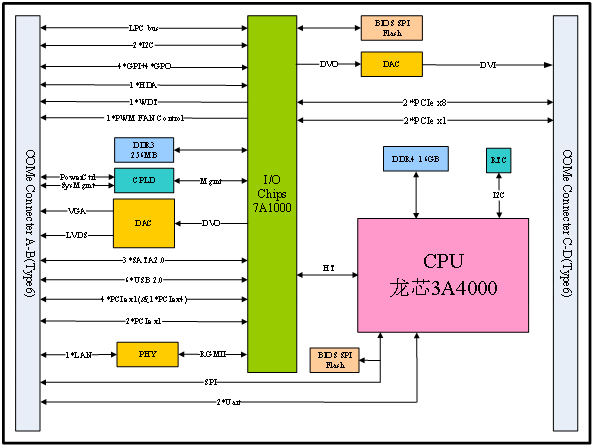

ASD0084系統結構框圖
